Correct installation of the thermal insulation holders

Calculation of the number of DTI in accordance with the norms and requirements of the TKP

Selection of DTI depending on insulation materials and base

Расчет количества ДТИ

В соответствии с требованиями ТКП 45-3.02-113-2009 и ТКП 45-3.02-114-2009 плиты теплоизоляции приклеивают к подоснове по маякам или другим способом, обеспечивающим вертикальность или заданный уклон поверхности в пределах установленных допусков.

Нанесение клея на плиты должно выполняться в соответствии со схемами, приведенными в проектной документации. Площадь приклеивания плит и расход клеевого состава назначаются в зависимости от качества и фактуры подосновы в соответствии с требованиями технологических карт.

Крепление плит к подоснове при помощи держателей теплоизоляционных материалов следует выполнять в соответствии с проектной документацией после затвердевания клея. Для установки держателя необходимо прорезать утеплитель и высверлить отверстие в подоснове. Глубина отверстия должна быть не менее чем на 15 мм больше требуемой глубины заделки держателя теплоизоляционных материалов.

Точное количество держателей теплоизоляционных материалов, устанавливаемых на 1 м2 утепляемой поверхности определяется согласно п. 6.10 ТКП 45-3.02-113-2009.

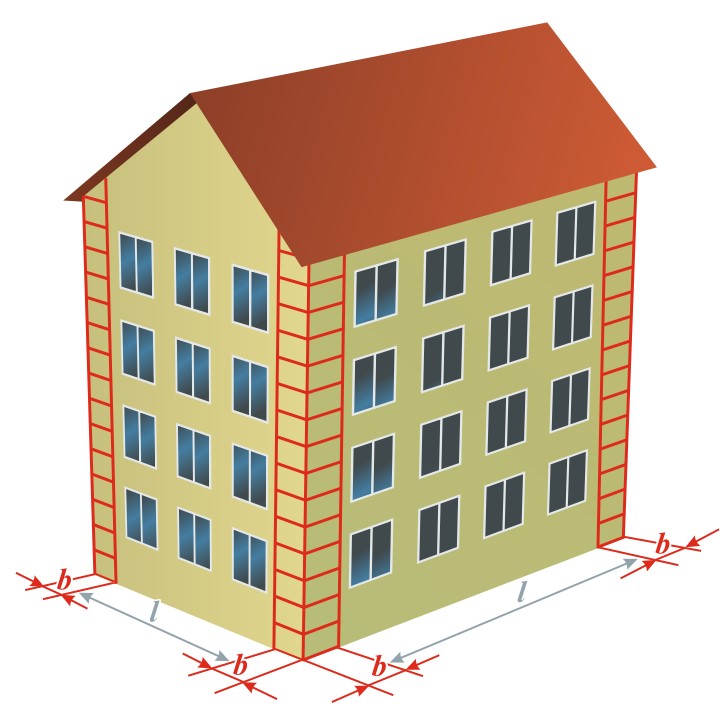

При расчете количества ДТИ необходимо учитывать особенности архитектуры здания. При этом количество держателей должно быть увеличено для краевых зон.

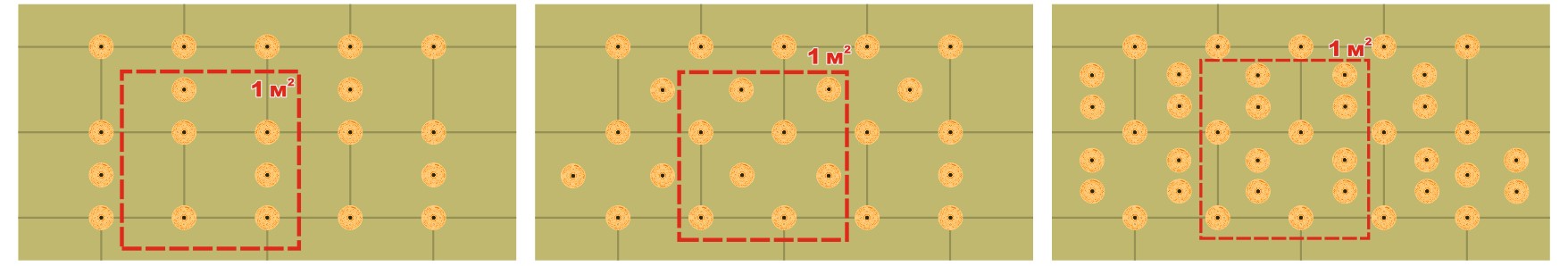

Рекомендуемое количество держателей теплоизоляции устанавливаемых на 1 м2 утепляемой поверхности

Высота здания, м

Внутренняя зона плоскости стены l, шт/м2

Краевая зона от 1,2 до 2,0 м от угла по плоскости стены b, шт/м2

< 8

8-20

> 20

6

6

8

7

8

12

6 шт/м2

8 шт/м2

12 шт/м2

Range of EKT thermal insulation fasteners

DTM-N + GT-MT

Держатель теплоизоляционных материалов (DTM-N) со стальным гвоздем с термо-заглушкой (GT-MT)

DTM-N + GT-P

Держатель теплоизоляционных материалов (DTM-N) с пластмассовым гвоздем (GT-P)

DTM-N + GT-M

Держатель теплоизоляционных материалов (DTM-N) со стальным гвоздем (GT-M)

DTM-UZ + GT-MT

ДТИ с удлиненной распорной зоной (DTM-UZ) со стальным гвоздем с термо-заглушкой (GT-MT)

DTM-UZ + HT-MT
(заказная позиция)

ДТИ с удлиненной распорной зоной (DTM-UZ) со стальным гвоздем с шестигранной термо-заглушкой (HT-MT)

Дополнительно

ФРЕЗА ДЛЯ ПЕНОПЛАСТА

Фреза для пенопласта 67мм

ЗАГЛУШКА ПЕНОПЛАСТОВАЯ

Заглушка из пенопласта 67мм, белая
