КАТАЛОГ >>>
ДТИ
ГОК
Дюбель-гвозди

Дюбели
быстрого монтажа с гвоздевым шурупом ЕКТ

АССОРТИМЕНТ

Дюбель быстрого монтажа
с гвоздевым шурупом торговой марки ЕКТ

Материал основания

бетон

полнотелый кирпич

газосиликат

пустотелый кирпич

керамзитобетон

Материал дюбеля

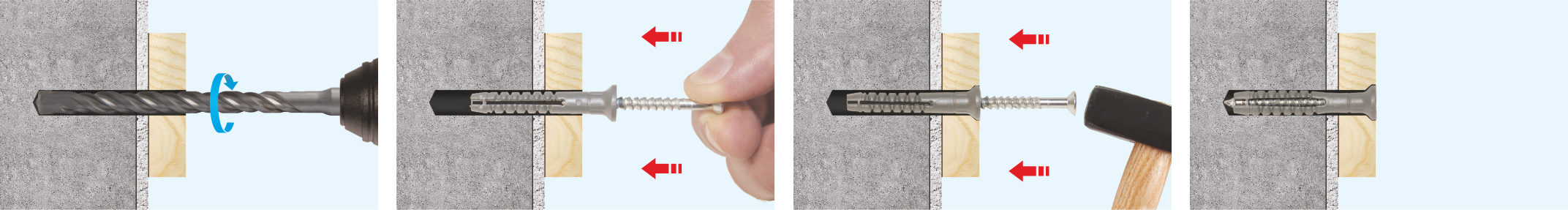

Схема монтажа

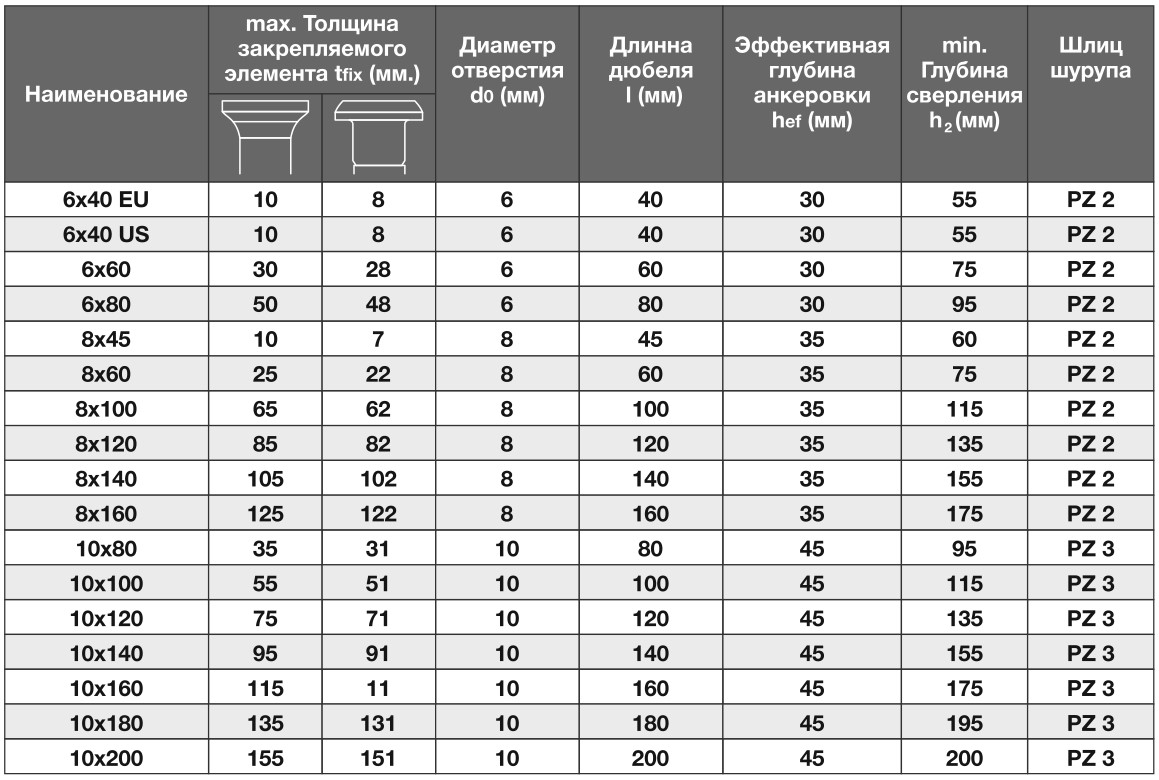

Технические параметры

ПРИМЕНЕНИЕ

  • крепление кабель-каналов при прокладке электрических сетей и сетей связи
  • внутренняя отделка помещений (крепление плинтусов, крепление профилей гипсокартонных конструкций стен и потолков)
  • крепление анкерных пластин при заполнении оконных проемов в соответствии с ТКП 45-3.02-223-2010
  • крепление цокольных планок (NRG 45-3/02-113-2009 не менее 3х шт на 1 м.п.), отливов, защитных фартуков, прижимных реек
  • крепление оконных и дверных рам
  • крепление обрешетки

Примеры маркировки

Дюбель для быстрого монтажа торговой марки ЕКТ из полипропилена диаметром 6мм "с усами", длиной 40 мм с потайной головкой

"Дюбель быстрого монтажа с гвоздевым шурупом ЕКТ ДГ US 6x40-PP, потай, ТУ BY 191235914.006-2015"

Дюбель для быстрого монтажа торговой марки ЕКТ из полиамида диаметром 8мм, длиной 45 мм с цилиндрической головкой

"Дюбель быстрого монтажа с гвоздевым шурупом ЕКТ ДГ US 8x45-PА, цилиндр, по ТУ BY 191235914.006-2015"

ДЮБЕЛЬ-ГВОЗДЬ
нейлон

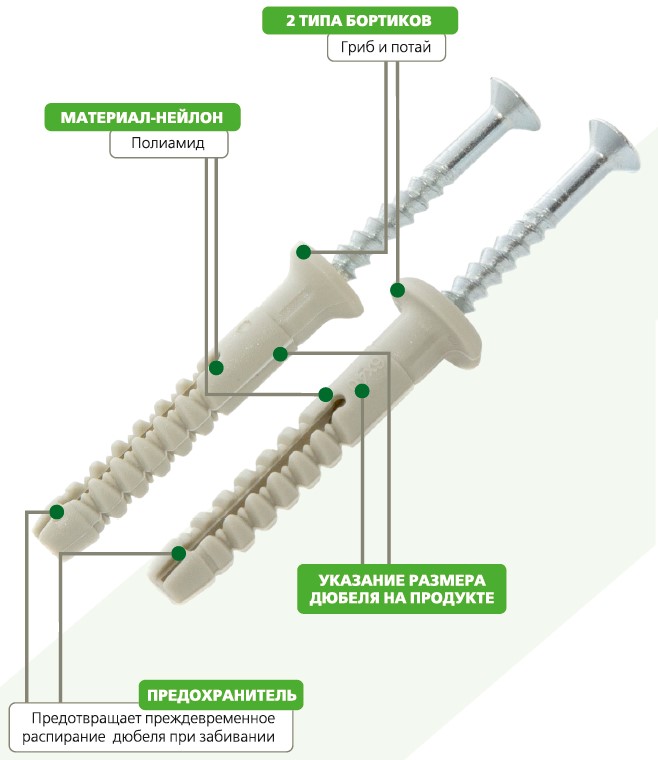

Конструкционные особенности

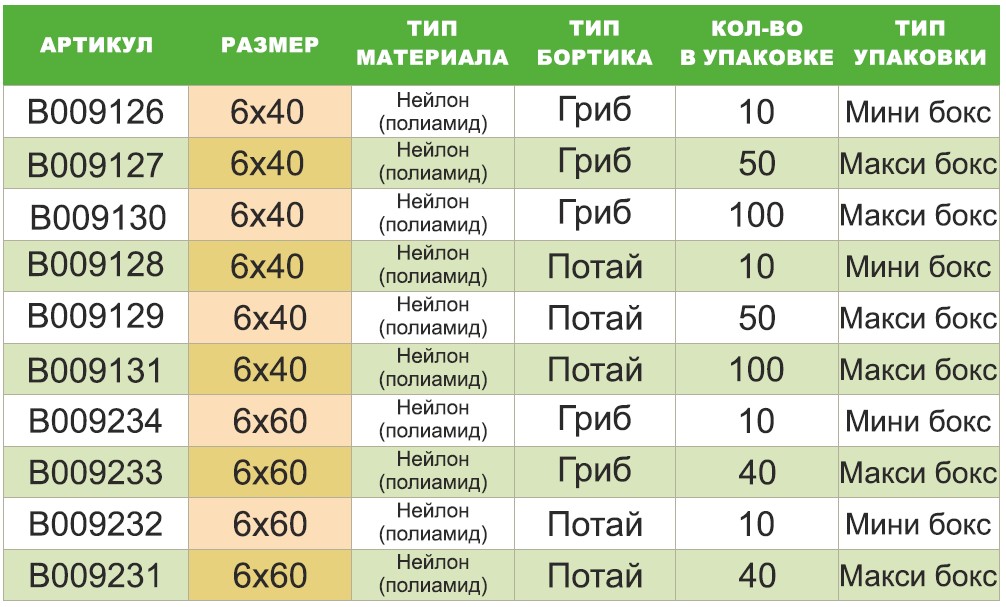

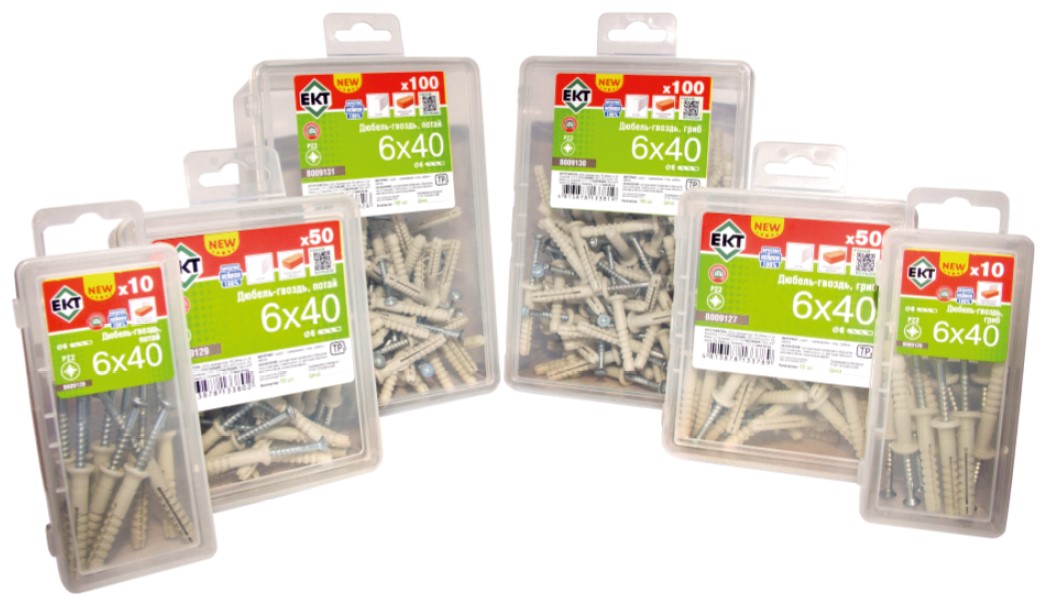

Розничный ассортимент

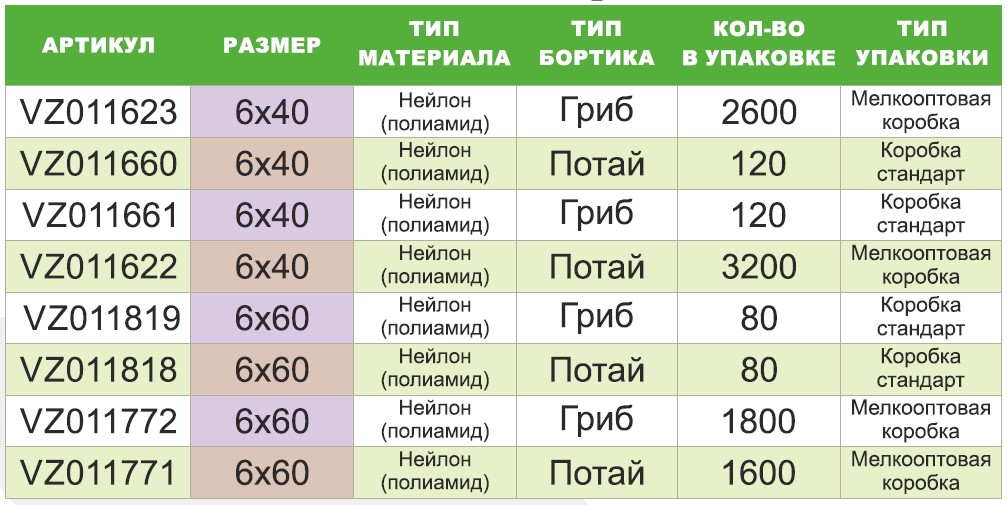

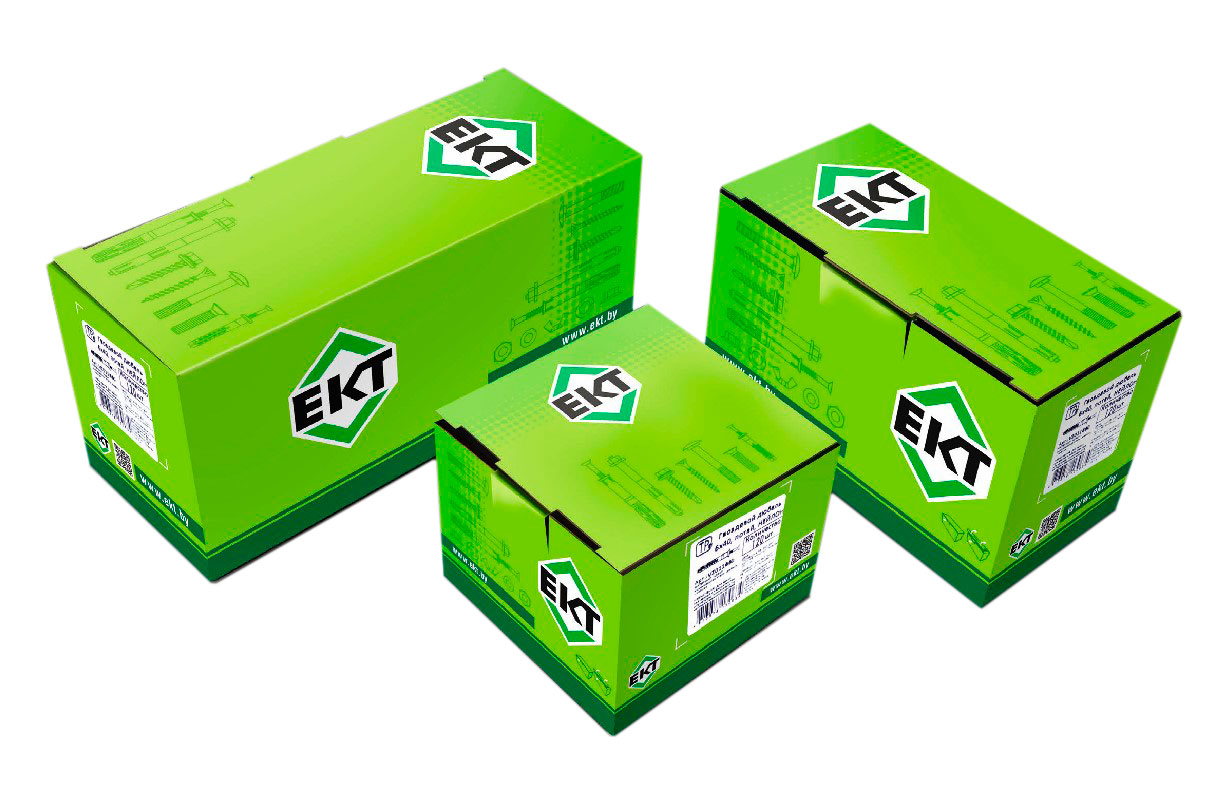

Оптовый ассортимент

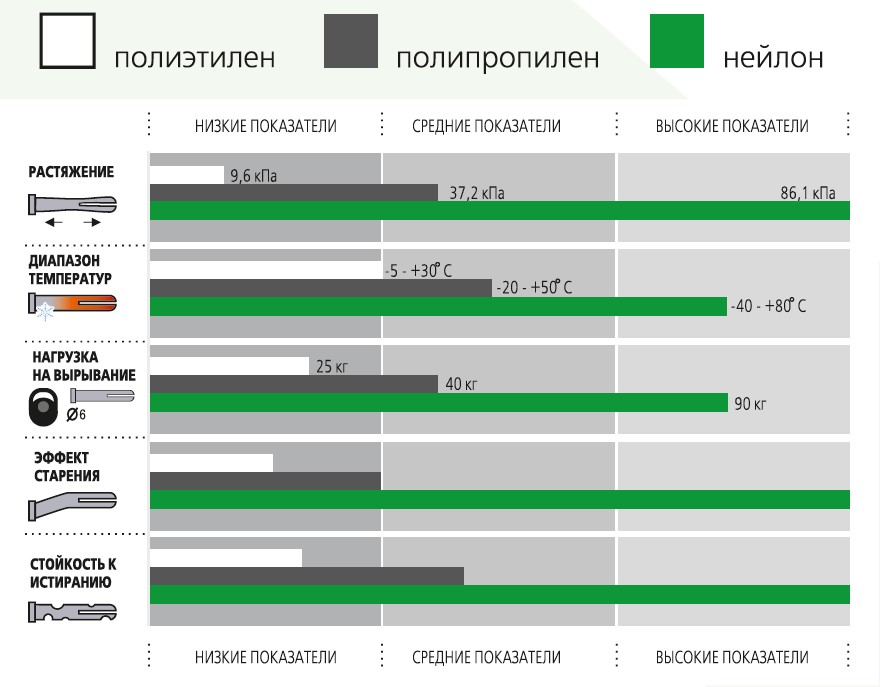

Преимущества нейлона

Прочность и надежность. В 2 РАЗА КРЕПЧЕ

Широкий диапазон температур:  -40 +80 оС

Высокие нагрузки.  До 90 кг

СРОК ЭКСПЛУАТАЦИИ - ДО 50 ЛЕТ!

Посмотреть на сайте ЕКТ

Дюбель быстрого монтажа US
Дюбель-гвоздь US

ОПИСАНИЕ

ПАРАМЕТРЫ

УПАКОВКА

МОНТАЖ / НАГРУЗКИ

Наименование

Дюбель быстрого монтажа US

Дюбель-гвоздь US

Описание

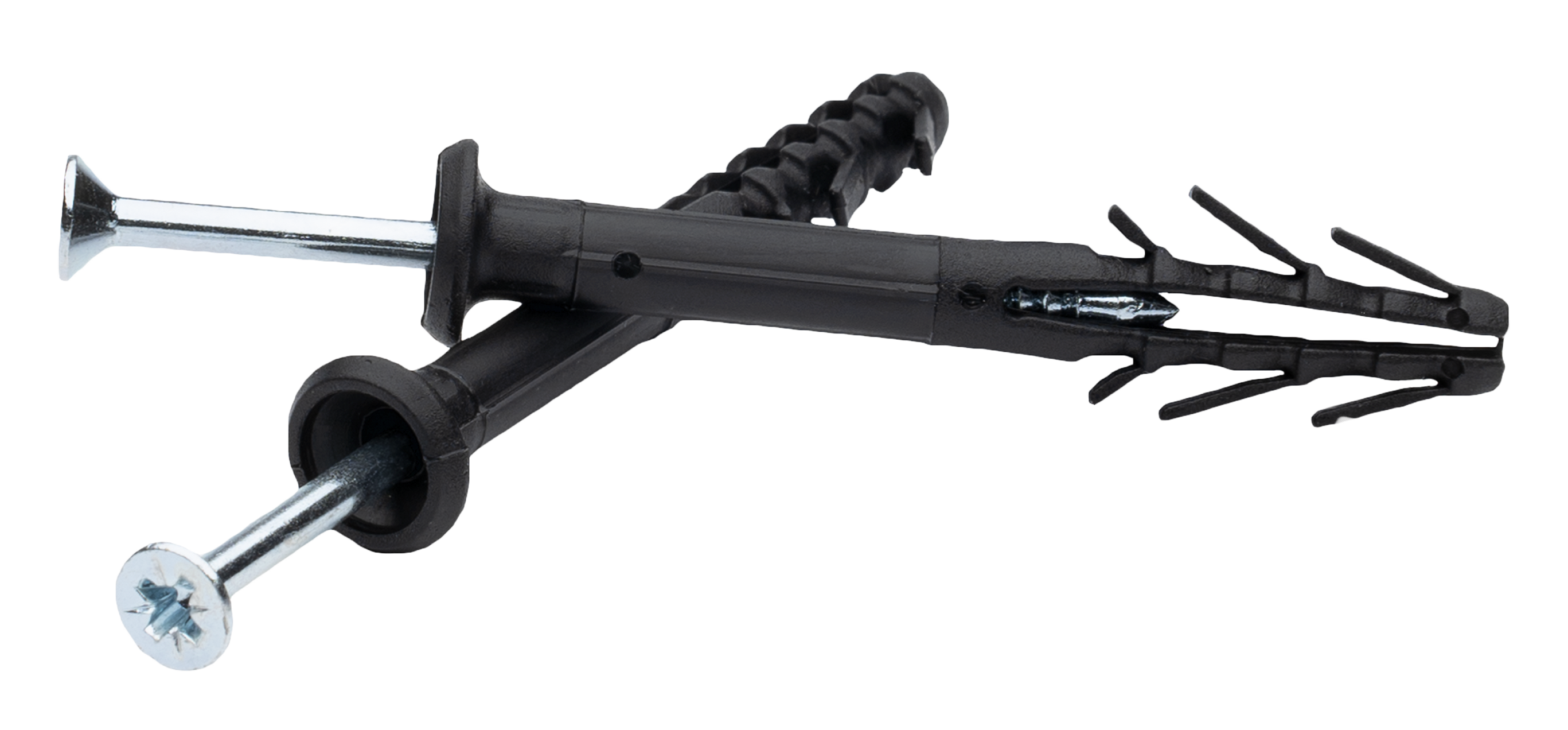

Представляет собой пластиковую гильзу черного цвета с конструктивными элементами «усами» в сочетании с шурупом с ударной резьбой.

Назначение

Используется для крепление кабельных каналов, плинтусов, реек и прочих легких конструкций к бетону, полнотелому кирпичу, газосиликату, (условно к пустотелому кирпичу).

Обозначение

Дюбель быстрого монтажа US, 6х40

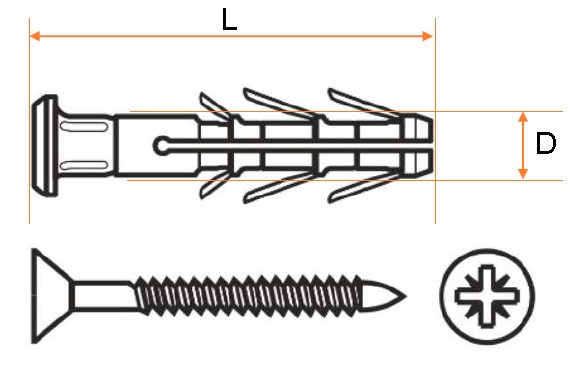

Параметры

6 – диаметр гильзы и сверла (L)

40 – полная длина гильзы (D)

Шлиц PZ2

Размерный ряд

Гриб: 6х40, 6х60, 6х80
Потай: 6х40, 6х60, 6х80

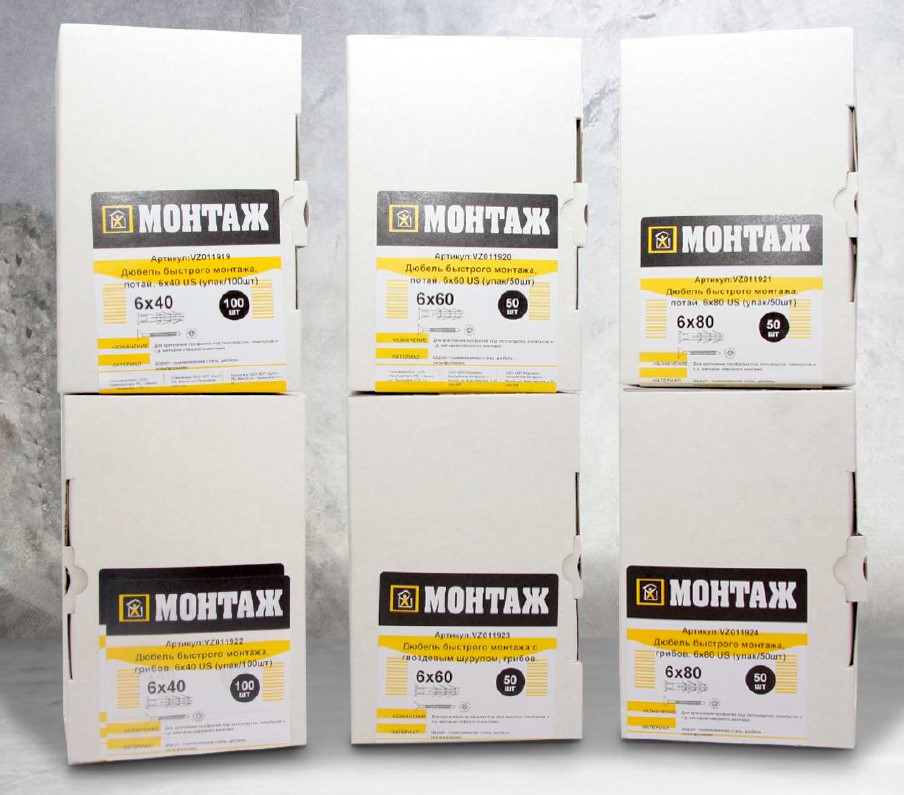

Единая упаковка для всего размерного ряда – коробка монтаж (тонкий картон) с крупной этикеткой МОНТАЖ.

Дюбель и шуруп в одной коробке, но не в сборе.

Вложенность: 50 – 100 штук.

Артикулы:
VZ011919
VZ011920
VZ011921
VZ011922
VZ011923
VZ011924

Посмотреть на сайте ЕКТ

Способ монтажа (рекомендуемый): Ввинчивание (для всех материалов);
Допускается забивной метод монтажа*.
Между дюбелем и шурупом не должно быть закрепляемой детали!

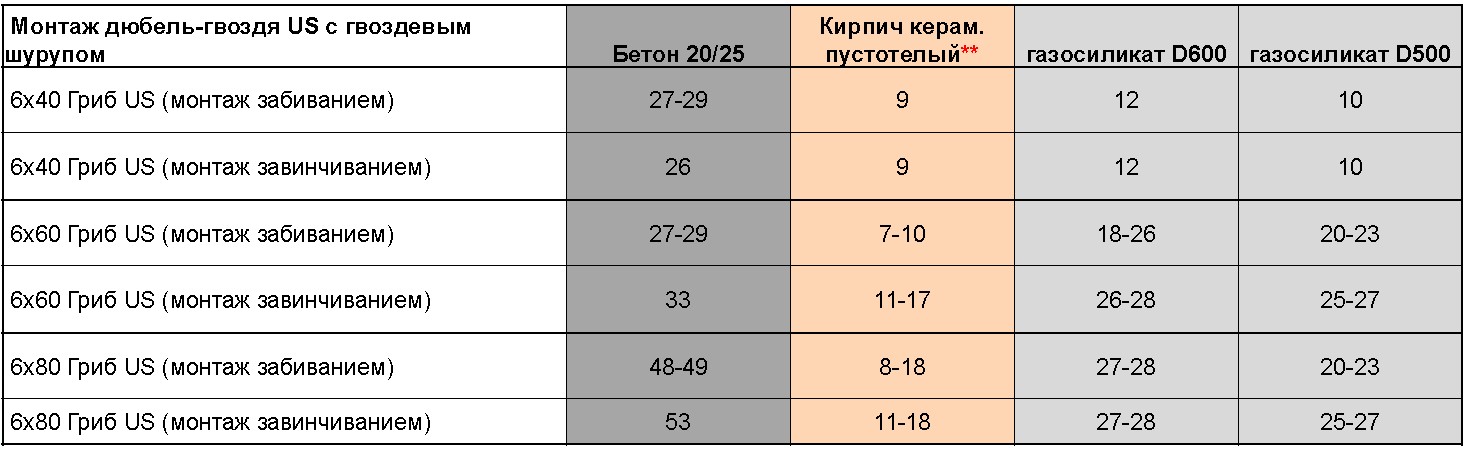

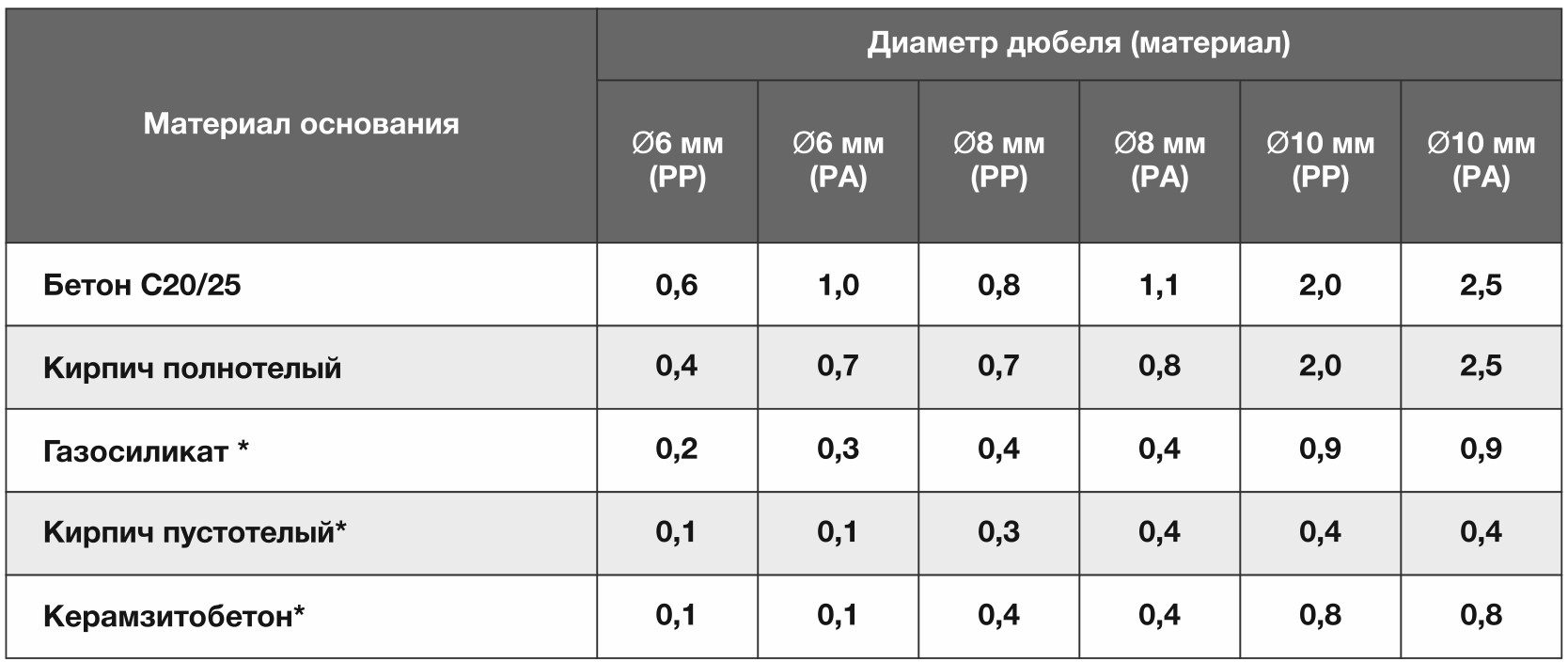

Нагрузки в кН

* Для всех размеров ДГ УС. Допускается комбинированный метод монтажа ** Пригоден условно

Бренд – МОНТАЖ

Дюбель-гвоздь US МОНТАЖ – универсальный бюджетный продукт для клиентов, которым необходим дюбель-гвоздь «с усами»

Универсальность в работе с материалами

Удобная упаковка для РТО

Нормативные требования

Дюбели быстрого монтажа с гвоздевым шурупом изготавливаются в Республике Беларусь под торговой маркой ЕКТ в соответствии с техническими условиями ТУ BY 191235914.006-2015, в соответствии с ТР 2009/013/BY "Здания и сооружения, строительные материалы и изделия. Безопасность".

Данный вид крепежа прошел процедуру оценки пригодности и подтверждения соответствия.

Сравнительные испытания дюбель-гвоздей
