Дюбели прижимные кровельные

Применение прижимных кровельных дюбелей в системах теплоизоляции плоской кровли

Плоская кровля, состоящая из несущей и кровельной конструкции, является наиболее требовательной строительной конструкцией, способной длительное время противостоять всевозможным экстремальным нагрузкам:

  • Внешним климатическим, включая различные коррозийные
  • Внутренним микроклиматическим воздействиям
  • Внутренним процессам старения кровельных материалов, влияющим на его механические свойства

При креплении изоляционного слоя на плоской кровле применяется механическое крепление, обеспечивающее пружинящий (телескопический) эффект при эксплуатации, что дает возможность избегать механических повреждений изоляции и самого крепежа при вертикальных нагрузках.

Крепление представляет собой комбинацию прижимного кровельного пластикового дюбеля и самореза, конструкция которого определяется соответствующим строительным основанием.

Данный вид крепления применяется при уклоне кровли до 10%.

  • Гидроизоляционный слой
  • Теплоизоляционный слой
  • Прижимной кровельный дюбель
  • Пароизоляционная пленка
  • Профилированный лист

УСТРОЙСТВО ПЛОСКОЙ КРОВЛИ

Дюбели прижимные кровельные предназначены для крепления теплоизоляционных материалов и изделий гидроизоляционного слоя (ПВХ-мембраны) на плоской кровле к строительным основаниям из бетона, керамзитобетонного слоя разуклонки, металлического профиля, дерева.

Дюбели прижимные кровельные изготавливаются в Республике Беларусь под торговой маркой ЕКТ в соответствии с техническими условиями ТУ BY 191235914.005-2014, в соответствии с ТР 2009/013/BY "Здания и сооружения, строительные материалы и изделия. Безопасность".
Данный вид крепежа прошел процедуру оценки пригодности и подтверждения соответствия.

Варианты исполнения

DK-N

DK-U

DK-N
Для крепления теплоизоляционных материалов и изделий на плоской кровле

Дюбель прижимной кровельный

DK-U (с шипами)
Для крепления ПВХ-мембраны или гидроизоляции плоской кровли.
* Наиболее эффективен в сочетании с одинарной мембраной

4,8х острый, керамическое покрытие, TORX25
Для крепления в дерево и металлический профиль до 0,9 мм.
Или для непрямого монтажа в керамзитобетон с помощью дюбеля 8х60 тип К.

САМОРЕЗ ДЛЯ КРЕПЛЕНИЯ ИЗОЛЯЦИОННОГО МАТЕРИАЛА

4,8х сверло, керамическое покрытие, TORX25
Для крепления в металлический профиль толщиной 0,9 - 2,0 мм.

6,1х двухзаходная резьба, керамическое покрытие, TORX25
Для прямого монтажа в бетон в предварительно рассверленное отверстие диаметром 5,0 мм

Технические параметры

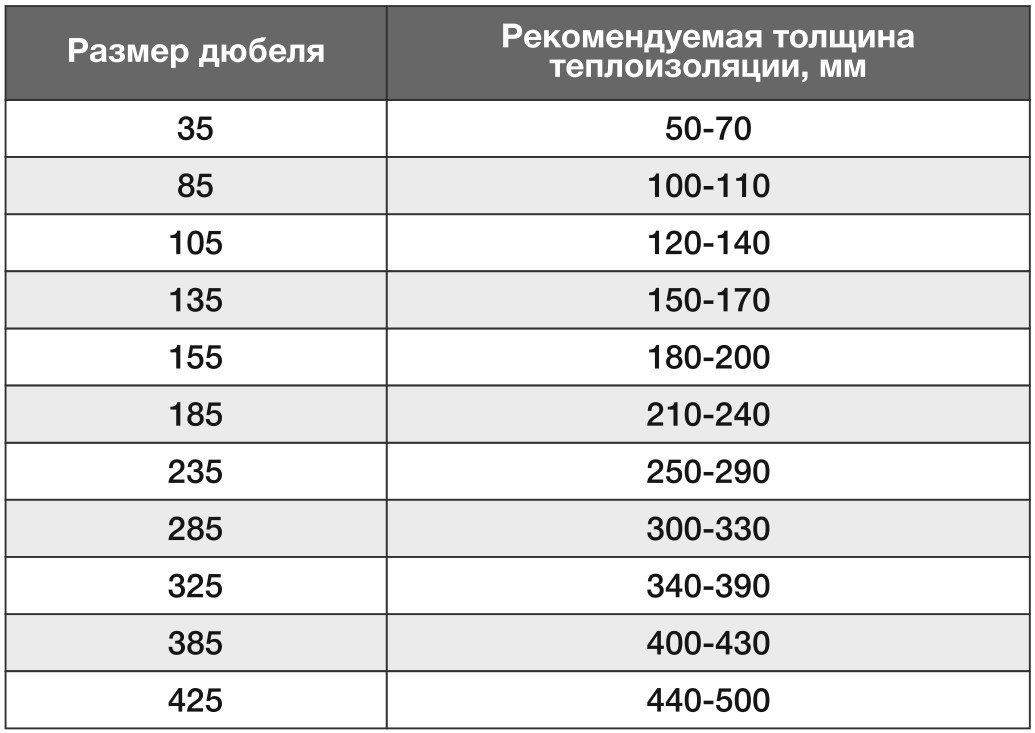

Подбор длины прижимного кровельного дюбеля типа GOK производится по формуле:
Lд=G-L
Где G -толщина изоляционного слоя
L=15...25 мм - зазор между дюбелем и основанием, необходимый для податливости узла крепления (телескопический эффект)

Расчет необходимой длины самореза в соответствии с выражением:
Lc=H+L+T
где H=13мм - часть самореза, находящаяся в прижимном кровельном дюбеле.

*выбирается ближайший больший по длине Lc саморез

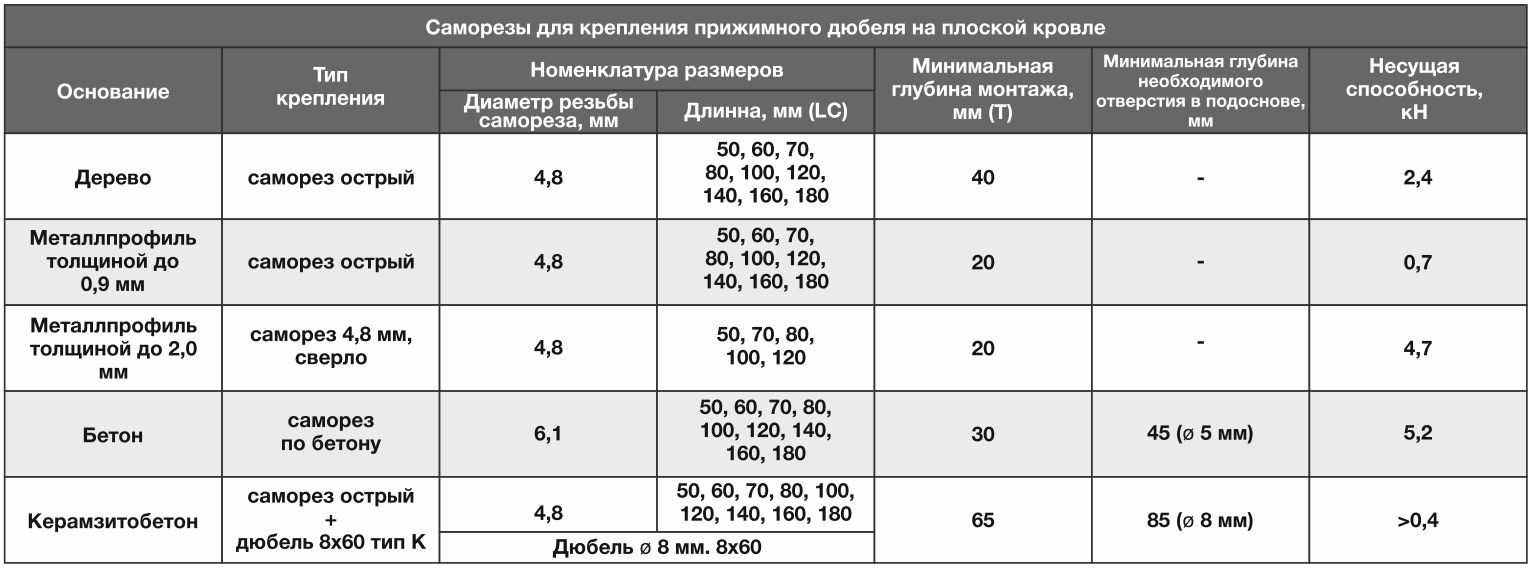

Выбор необходимого самореза производится с учетом представленной в таблице номенклатуры саморезов:

Нормативные требования

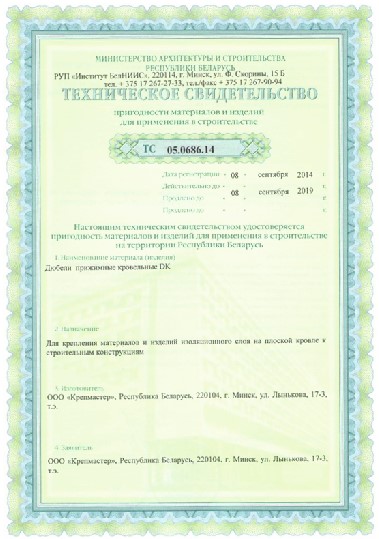

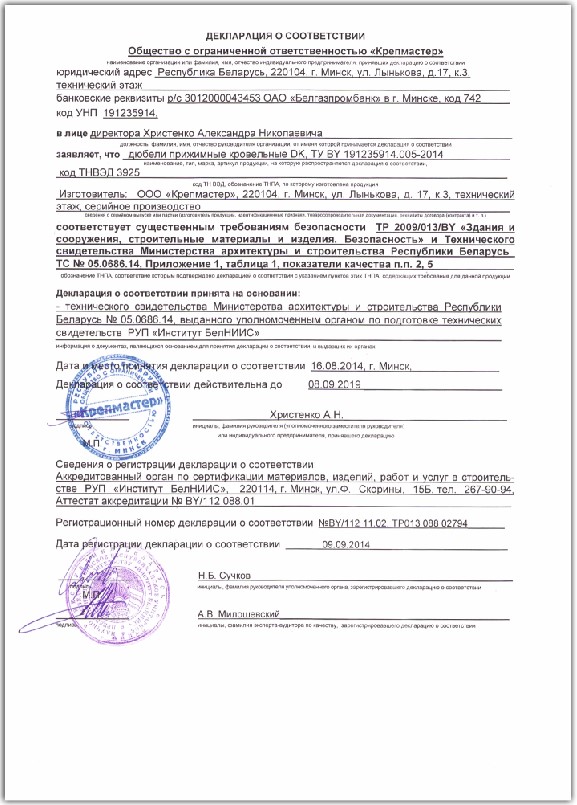

На крепежные элементы, используемые в кровельных системах утепления, распространяются требования ТР 2009/013/BY "Здания и сооружения, строительные материалы и изделия. Безопасность". Выполнение требований, содержащихся в данном ключевом источнике обязывает получение технического свидетельства и декларации соответствия.

ООО "ЕКТ Компани" предоставляет технические свидетельства и декларации соответствия на весь крепеж, на который распространяются требования данного технического регламента.

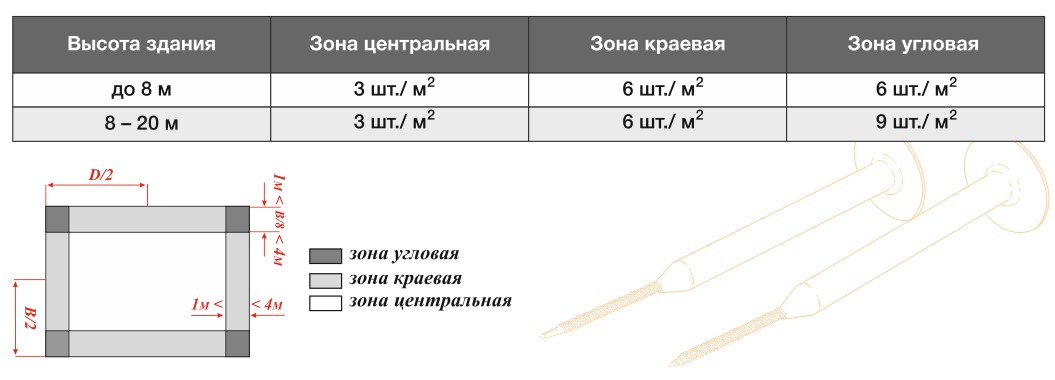

В соответствии с ТКП 45-5.08-277-2013 плитный утеплитель из жестких минераловатных плит и водоизоляционный ковер следует крепить саморезами из расчета на расчетные нагрузки согласно СПиП 2.01.07, но не менее одного крепежного элемента на один лист утеплителя, исходя из расчетного усилия на отрыв не менее 0,5 кН на 1 м2 кровли и с шагом установки 200 мм при креплении вдоль гидроизоляционного ковра. На участках кровли шириной 1,5 м вдоль карнизов, свесов, примыканий, краевой и угловой зоне количество крепежных элементов следует увеличивать в 2 раза.
